В реальных проектах с угловыми редукторами главные проблемы чаще всего возникают не из-за самого типа передачи, а из-за нестыковки между требованиями к узлу, конструкцией опор и критериями приемки.
Начните с требований к узлу, а не с выбора редуктора
Когда разработчики роботов выбирают угловую передачу (особенно для запястий, локтей, талии и ног), типичная ошибка — начать с «популярного редуктора» или «высокоэффективной передачи», не переведя потребности узла в измеримые цели. Угловая передача — это по сути компромисс между компоновкой/размещением и характеристиками трансмиссии.
Прежде чем сравнивать варианты, определите требования к узлу по шести группам. Каждая должна учитывать расчеты, тепловые ограничения, сборку и критерии приемки:
- Крутящий момент и ударные нагрузки — пиковый момент, частота ударов, обратные ударные события.
- Скорость и рабочий цикл — непрерывное движение против прерывистого позиционирования; накопление тепла.
- Точность и стабильность — люфт, крутильная жесткость, влияние погрешности передачи на управление.
- Обратимость и безопасность — требуемое поведение при обратном ходе (обучение, податливость при столкновении) против удержания/самоторможения.
- Ресурс и обслуживание — метод смазки, чувствительность к загрязнениям, ремонтопригодность.
- Системная интеграция — габариты, расположение подшипников, жесткость корпуса, повторяемость сборки.

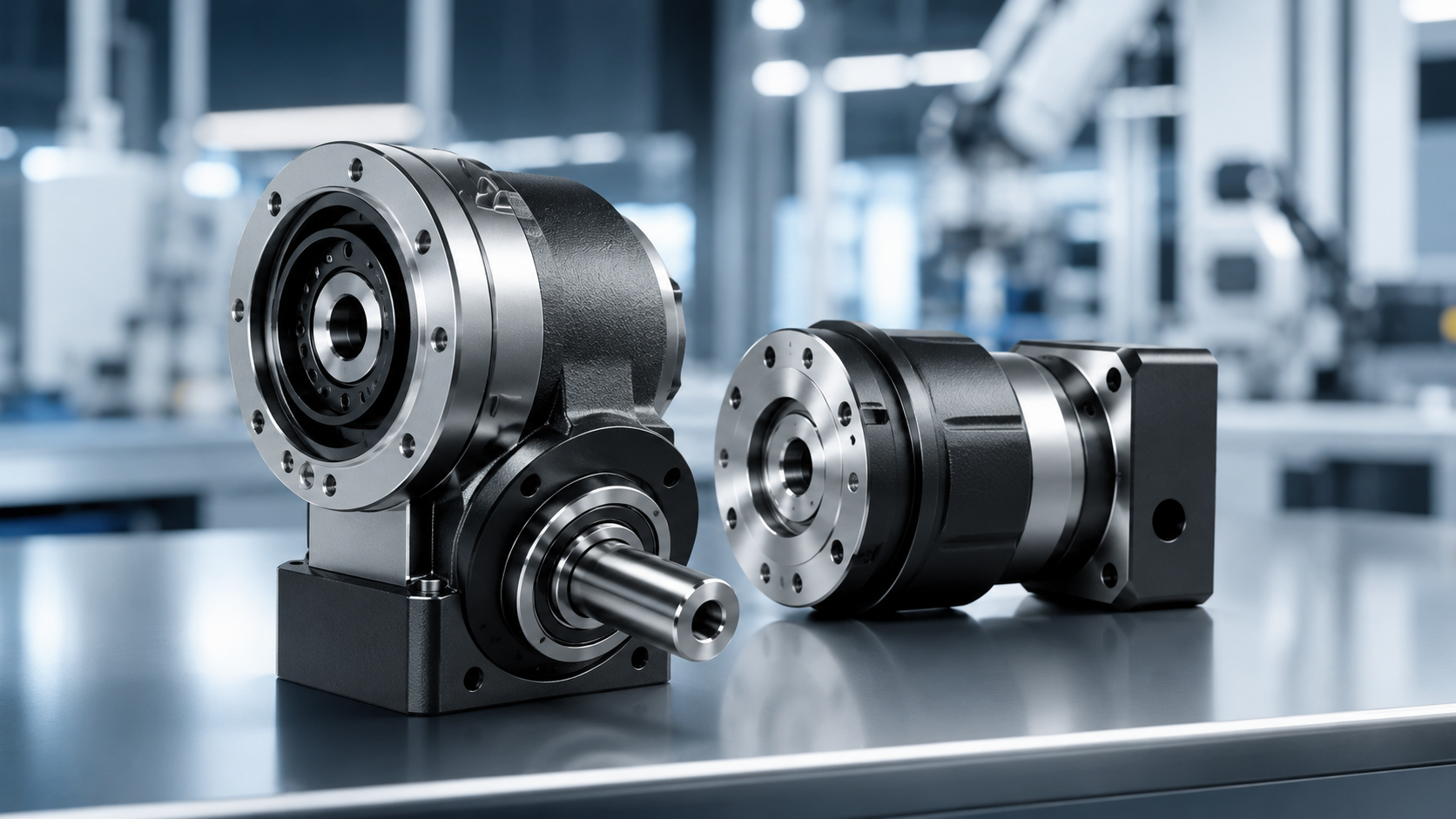

Компоновка углового узла объединяет передачу, подшипники и датчики в одну сборку.
Практическая «дорожная карта»: что решает каждый вариант
В инженерии угловая передача — это редко «хорошо против плохо». Это «подходит под конкретное ограничение». Таблица ниже помогает быстро отсеять варианты и избежать тупиков.
Таблица 1. Быстрое сравнение решений для угловых передач (входная таблица)
| Вариант | Типичные сильные стороны | Типичные ограничения | Лучшее применение (примеры) |
|---|---|---|---|
| Коническая зубчатая передача (прямая/спиральная/гипоидная) | Высокий КПД, компактная одноступенчатая передача 90°, плавное движение | Чувствительна к настройке сборки (положение монтажа/люфт/пятно контакта), требует повторяемой жесткости опор | Узлы, где нужны КПД и контролируемая температура; приложения, выигрывающие от обратимости и плавности хода |
| Червячная передача | Высокое передаточное число в компактном корпусе; может быть спроектирована для сильного удержания | Больше скольжения → КПД и нагрев более критичны; характеристики сильно зависят от смазки и режима работы | Узлы, требующие удержания/защиты от отката, низкие скорости, приемлемые потери КПД и тепловая нагрузка |
| Угловой планетарный редуктор или комбинация конической+планетарной передачи | Более высокая плотность крутящего момента; люфт можно контролировать через конструкцию | Сложнее конструкция; длиннее цепочка сборки/валидации | Узлы со средним и высоким моментом, требованиями к жесткости/люфту и достаточным пространством |
| Прецизионный редуктор (волновой/циклоидальный и т.п.) + угловая ступень | Высокое передаточное число и малый люфт для позиционирования | Устойчивость к ударам, ресурс и ощущение обратимости зависят от модели и применения | Исполнительные механизмы и узлы точного позиционирования (после проверки ударных нагрузок, ресурса и обратимости) |
Примечание: волновые/циклоидальные редукторы сами по себе не являются «угловыми передачами», но их часто комбинируют с угловой ступенью, чтобы добиться и компактности, и высокого передаточного числа.
8 самых важных проверок (в порядке приоритета)
Вот восемь пунктов, которые стоит подтвердить до выбора и проверить после. Они выстроены в практической последовательности для проектных обзоров.
1. КПД и нагрев: сначала тепловая история
Узлы роботов редко бывают «одиночными пиковыми событиями». Они испытывают повторяющиеся разгоны/торможения и рабочие циклы. Нагрев часто становится первым ограничителем.
Для вариантов с большим скольжением небольшие изменения в смазке и режиме работы могут существенно повлиять на КПД и нагрев. Во многих роботизированных узлах более эффективный вариант дает запас не только по температуре, но и по сроку службы смазки и стабильности зазоров со временем.
Узлы роботов могут комбинировать несколько типов передач; здесь мы фокусируемся на угловой ступени.
2. Обратимость: определите «окно момента обратного хода»
Обратимость — не бинарное свойство. Определите ее как окно:
- При целевой нагрузке и скорости — нужен ли вам контролируемый обратный ход (обучение, податливость при столкновении)?
- Или нужно удержание (защита от отката, удержание при отключении питания)?
Некоторые кинематические схемы обеспечивают надежное самоторможение, но часто ценой снижения КПД и роста тепловыделения. Сформулируйте требования к обратному ходу количественно: целевой диапазон крутящего момента, скорость и допустимый гистерезис.
3. Люфт и жесткость: указывайте «люфт под нагрузкой»
На точность управления влияет угловой уход под нагрузкой, а не просто паспортное значение люфта. Задайте три параметра (даже приблизительно на этапе концепции):
- Люфт без нагрузки (при начальной сборке).
- Люфт при номинальном крутящем моменте (с учетом упругой деформации).
- Крутильная жесткость (например, Нм/угл. мин или Нм/рад).
Если вы укажете только «малый люфт» без привязки к нагрузке, вы, скорее всего, упустите то, что реально влияет на работу механизма.
4. Повторяемость сборки: самый недооцененный риск
Если вы выбираете спирально-коническую или гипоидную передачу, повторяемость сильно зависит от настроек сборки и жесткости опор. Относитесь к этому как к требованиям на чертеже и приемочным критериям:
- Положение шестерни (глубина зацепления).
- Люфт (измеренный и зафиксированный).
- Пятно контакта (при заданных условиях проверки).
Качество зацепления конических передач определяется монтажом, люфтом и жесткостью опор.
5. Корпус и подшипники: нагрузки под прямым углом
Угловые передачи создают разнонаправленные нагрузки. Схема подшипников и жесткость корпуса определяют:
- Приводит ли нагрузка к кромочному контакту или смещению пятна.
- Не выходит ли тепловое расширение за допустимые пределы зазора.
- Меняется ли повторяемость от сборки к сборке.
Практический вопрос для проверки: приводит ли прогиб под нагрузкой к кромочному контакту в зацеплении?
6. Смазка и уплотнения: частая причина потери стабильности
Многие угловые редукторы отлично работают при кратковременных испытаниях, но начинают «плыть» в полевых условиях из-за загрязнений, деградации смазки или изменения сопротивления уплотнений. При выборе четко пропишите:
- Тип смазки (пластичная или масляная) и стратегию обслуживания.
- Схему уплотнений и риски загрязнения.
- Как состояние смазки влияет на нагрев и дрейф крутящего момента со временем.
7. Шум и вибрация: определите приемлемые границы
Достаточно задать простые критерии приемки:
- Допустимое акустическое поведение (нет аномального свиста, периодических ударов).
- Отсутствие признаков кромочного контакта или схлопывания зазора в горячем состоянии, которые могут вызвать аномалии.
Затем привяжите это к измеримым проверкам: стабильность пятна контакта, дрейф люфта и рост температуры.
8. Цепочка поставок и приемка: требуйте доказательств
Чтобы не получить «вроде бы хорошие» детали, запрашивайте подтверждения, соответствующие выбранной схеме:
- Отчеты по ключевым геометрическим измерениям профиля зуба и критичным для сборки поверхностям.
- Протоколы сборки (положение шестерни/люфт) и фото пятна контакта для конических передач.
- Партионная прослеживаемость критических деталей (материал/термообработка/контроль, если применимо).
Таблица решений: сведите «Требование → Схема → Проверка» воедино
Эта таблица создана, чтобы ее можно было сразу вставить в шаблон проектного обзора (DR) и держать команду в курсе.
Таблица 2. Таблица решений по выбору угловых передач (шаблон DR)
| Целевой результат | Ключевое ограничение | Приоритетные кандидаты | Обязательно проверить |
|---|---|---|---|
| Высокий КПД, контролируемая температура, плавный обратный ход | Высокая нагрузка, чувствительность к нагреву | Коническая передача (прямая/спиральная/гипоидная) или угловые планетарные комбинации | Рост температуры под нагрузкой; повторяемость сборки (монтаж/люфт/пятно); люфт и жесткость под нагрузкой |
| Надежное удержание / защита от обратного хода | Потери КПД допустимы | Червячная передача (подтвердите самоторможение в ваших условиях) | Рост температуры/тренд КПД; окно крутящего момента обратного хода; стабильность смазки |
| Высокая точность позиционирования, малый люфт | Точность управления в приоритете | Прецизионный редуктор + угловая ступень; или мало-люфтовые конструктивные решения | Люфт под нагрузкой; крутильная жесткость; ресурсная стратегия при заданном цикле |
| Частые ударные и реверсивные нагрузки | Ресурс при ударах в приоритете | Комбинированные схемы с большим запасом прочности | Рост люфта при ударах; стабильность распределения нагрузки/контакта под нагрузкой |
Практические ловушки: три легко упускаемые ошибки
- Указание «малого люфта» без условий нагрузки. Большинство проблем с управлением проявляются под крутящим моментом и при нагреве, а не на стенде без нагрузки.
- Приемка по плавному ходу без нагрузки без проверки стабильности под нагрузкой. Для конических передач проверьте повторяемость монтажа/люфта/пятна и подтвердите отсутствие дрейфа при тепловых режимах.
- Игнорирование теплового цикла. Маршрут, прошедший короткие тесты, может «уплывать» под реальной рабочей нагрузкой. Нагрев ускоряет деградацию смазки и изменение зазоров, а это бьёт по производительности и повторяемости.
Вывод
Выбор угловой передачи для робота — это не просто подбор типа редуктора. Надёжнее действовать так:
- Разбить требования к сочленению на измеримые показатели.
- Отсеять варианты по чёткой карте маршрутов.
- Закрепить производительность и повторяемость приёмочными испытаниями.
Если на этапе проектирования и приёмки заложить в план КПД/нагрев, обратимость, нагруженный люфт и жёсткость, повторяемость настройки (для конических передач), смазку и уплотнения, а также жёсткость опор — большую часть поздних переделок можно предотвратить на ранних стадиях.
